| ब्रांड नाम: | FLRT |
| मॉडल संख्या: | 13 5/8 "एफएसजी 517 जी |
| एमओक्यू: | 1 ~ 5pcs |
| आपूर्ति करने की क्षमता: | 300 पीसी प्रति तिमाही |

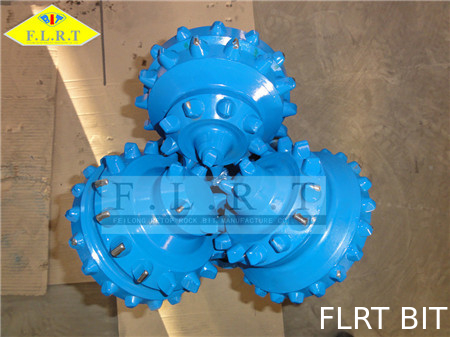

उत्पाद की विशेषताएं
बिट का आकार: 13 5/8 इंच (346.1 मिमी)
IADC: 515
SERIES: FSG
दाँत प्रकार: (टीसीआई) टंगस्टन कार्बाइड डालें
कनेक्शन: 6 5/8 इंच एपीआई रेज पिन
नोजल: तीन जेट (साइड) नोजल
आकार उपलब्ध है
3 7/8 इंच से 36 इंच तक
आवेदन के लिए तैयार किए गए पैरामिल्टर की सिफारिश की
| प्रकार और IADC कोड | 415 | 435 445 | 515 525 | 535 545 | 615 625 | 635 | |
| WOB | केएन / मिमी (बिट डीआईए) | 0.35 ~ 0.95 | 0.35 ~ 0.95 | 0.4 ~ 0.7 | 0.4 ~ 0.7 | 0.45 ~ 1.1 | 0.5 ~ 1.2 |
| Lb / में। (बिट दीया।) | 2000 ~ 5428 | 2000 ~ 5428 | 2285 ~ 4000 | 2285 ~ 4000 | 2571 ~ 6285 | 2857 ~ 6857 | |
| रोटेशन की गति (आरपीएम) | 150 ~ 60 | 150 ~ 60 | 140 ~ 80 | 120 ~ 80 | 110 ~ 60 | 100 ~ 50 | |
उपरोक्त चार्ट सामान्यतः उपलब्ध आकारों और प्रकारों का प्रतिनिधित्व करता है, हम अन्य आकारों और प्रकार के रॉक बिट्स का उत्पादन करते हैं जो इस सूची में दिखाई नहीं देते हैं। अधिक जानकारी के लिए हमसे संपर्क करें।
रोलर कॉन बीआईटी कॉन डिजाइन
सभी तीन शंकु का आकार समान है सिवाय इसके कि नंबर 1 शंकु में एक भाला बिंदु है। शंकु के डिजाइन में तय किए जाने वाले बुनियादी कारकों में से एक जर्नल या पिन कोण है। जर्नल कोण पत्रिका के अक्ष और क्षैतिज के बीच बनता है। चूंकि सभी तीन शंकु एक साथ फिट होते हैं, जर्नल कोण बिट के बाहरी समोच्च को निर्दिष्ट करता है। ओवरसाइज़ कोण के उपयोग से शंकु का व्यास बढ़ जाता है और नरम गठन बिट्स के लिए सबसे उपयुक्त होता है। हालांकि यह शंकु के आकार को बढ़ाता है, थोड़ा सा गेज छेद ड्रिल करने के लिए गेज टिप को अंदर की ओर लाया जाना चाहिए।
एक महत्वपूर्ण कारक जो जर्नल एंगल को प्रभावित करता है, वह मेशिंग या इंटरफिट की डिग्री है (यानी वह दूरी जो एक शंकु के दांतों की शिखा दूसरे के खांचे में विस्तारित होती है)। इंटरफिट की मात्रा बिट डिज़ाइन के कई पहलुओं को प्रभावित करती है।
1. यह दाँत की गहराई के लिए बढ़ी हुई जगह, बीयरिंग के लिए अधिक स्थान और अधिक शंकु मोटाई की अनुमति देता है
2. यह खांचे की यांत्रिक सफाई की अनुमति देता है, इस प्रकार बिट बॉलिंग को रोकने में मदद करता है
3. यह कोरिंग प्रभावों को रोकने के लिए छेद के केंद्र में विस्तार करने के लिए एक शंकु के लिए स्थान प्रदान करता है
4. यह शंकु फिसलन को बढ़ाकर शंकु के काटने की क्रिया में मदद करता है।
