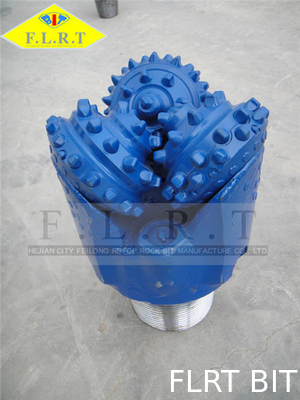

भूजल के लिए IADC 435 ट्राईकोन ड्रिल बिट / टीसीआई ट्रिकोन बिट ब्लू

9 5/8 "FSG515G, TCI बिट, सील रोलर असर, Tricone रोलर बिट, Tricone ड्रिल बिट

उत्पाद की विशेषताएं

बिट का आकार: ९ ५/ inch इंच (२४४.५ मिमी)

IADC: 515

श्रृंखला: एफजी

दाँत प्रकार: (टीसीआई) टंगस्टन कार्बाइड डालें

कनेक्शन: 6 5/8 इंच एपीआई रेज पिन

नोजल: तीन जेट (साइड) नोजल

आकार उपलब्ध है

3 7/8 इंच से 36 इंच तक

आवेदन के लिए तैयार किए गए पैरामिल्टर की सिफारिश की

अधिकांश रोलर-शंकु बिट्स शामिल हैं जो एक गेंद-प्रकार असर प्रतीत होता है। यह कोन रिटेंशन फीचर है। बॉल्स शंकु को अपनी पत्रिकाओं से अलग करने से रोकते हैं। अंत में, स्नेहन प्रणाली में स्नेहक होता है, जो असर प्रणाली के जीवन भर में, बीयरिंग और मुहरों को स्नेहन प्रदान करता है। इन सुविधाओं को नीचे वर्णित किया गया है।

रोलर-असर प्रणाली

रोलर बीयरिंग एक आम बिट-असर प्रणाली हैं क्योंकि वे मज़बूती से बड़े भार का समर्थन कर सकते हैं और आमतौर पर ड्रिलिंग वातावरण में अच्छा प्रदर्शन करते हैं। वे आमतौर पर बड़े-व्यास वाले बिट्स (> 14 इंच) पर उपयोग किए जाते हैं, जिनमें रोलर्स को समायोजित करने के लिए अधिक भौतिक स्थान होता है। असर वाले जीवन को बढ़ाने के लिए, अग्रणी निर्माताओं ने लगातार असर सामग्री, आकार और आकार में अनुसंधान किया।

जर्नल-असर सिस्टम

जर्नल बेयरिंग में कम से कम एक घूमने वाली सतह होती है जो स्नेहक की एक फिल्म द्वारा पत्रिका से अलग हो जाती है। सतहों को विशेष रूप से डिज़ाइन किया गया है ताकि स्नेहक की फिल्म उन्हें अलग कर दे; वे स्पर्श करने वाले थे, असर करने वाले घटक संभोग करेंगे या संभवतः फ्यूज हो जाएंगे। जब तक संतोषजनक स्नेहन प्रदान किया जाता है और डिजाइन सीमाओं के भीतर लोडिंग बनी रहती है, जर्नल बेयरिंग बेहद कुशल होते हैं। चित्र 3 रोलर-बेयरिंग और जर्नल-बेयरिंग असेंबली की तुलना करता है।
